Установка спектрометрическая СЕС-77АРС

Установка спектрометрическая СЕС-77АРС ( далее УСТАНОВКА) предназначена для:
  • измерения активности гамма-излучающих нуклидов известного состава в счётных образцах в различных геометриях ( "Маринелли 1 литр", "Чашка Петри", "Сосуд Дента" и др.)
  • измерения активности бета-излучающих нуклидов известного состав в счётных образцах в геометрии "Кювета 20 мл"
  • измерения суммарной активности бета-излучающих и суммарной активности альфа-излучающих нуклидов в "толстых" пробах, полученных после концентрирования или радиохимического выделения
  • измерения суммарной активности бета-излучающих и альфа-излучающих нуклидов в "тонких" пробах, полученных после электрохимического осаждения
  • измерения активности альфа-излучающих нуклидов в "тонких" пробах , полученных после радиохимического экстракции и электрохимического осаждения (измерения проводятся при атмосферном давлении).
, УСТАНОВКА используется для:
  • радиационного контроля пищевых продуктов,
  • радиационного контроля стройматериалов, минеральных удобрений
  • радиационного контроля содержания радона в воздухе помещения, в воде и почве
  • радиационного контроля содержания гамма-излучающих нуклидов в почве, пробах воздуха и других объектах внешней среды
  • радиационного контроля воды по суммарной бета- альфа- активности,
  • радиационного контроля воды по урану, плутонию, америцию и других альфа-излучающих нуклидов,
  • радиационного контроля почвы, отходов и других объектов по урану, плутонию, америцию и других альфа-излучающих нуклидов,

УСТАНОВКА включает в себя:

  1. полупроводниковый гамма-спектрометр ( далее ППД-тракт),
  2. полупроводниковый альфа-спектрометр ( далее АЛЬФА-тракт),
  3. сцинтилляционный гамма-спектрометр ( далее ГАММА-тракт),
  4. сцинтилляционный бета-спектрометр ( далее БЕТА-тракт),
  5. полупродниковый альфа-бета-радиометр (далее – АРС-тракт).
  6. программное обеспечение Программный комплекс АРС-СЕС

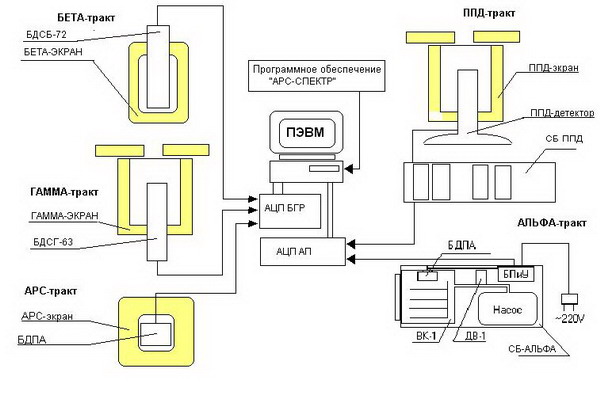

Структурная схема УСТАНОВКИ

Схема установки СЕС-77АРС

СОСТАВ УСТАНОВКИ ( смотри структурную схему):

  1. ППД-тракт
    • полупроводниковый блок детектирования гамма-излучения типа GEM;
    • спектрометрический блок СБ-ППД, включающее блок питания детектора и усилитель-формирователь импульсов;
    • устройство защитное защитное ППД-экран;
    • анализатор импульсов - вход 1 платы АЦП АП;
    • контрольная мера ППД;
    • методики проведения измерений;
  2. АЛЬФА-тракт
    • альфа спектрометрический блок СБ-АЛЬФА, включающий:
      • вакуумную камеру ВК-1 с устройством держателя образцов,
      • полупроводниковый блок детектирования БДПА-1000,
      • вакуумметр с датчиком вакуума ДВ-1,
      • форвакуумный насос,
      • блоки питания и усиления импульсов БПиУ
    • анализатор импульсов - вход №2 платы АЦП АП;
    • контрольная мера АЛЬФА;
    • методики проведения альфа-измерений;
  3. ГАММА-тракт
    • сцинтилляционный блок детектирования БДСГ-63 (кристалл NaI(Tl) 63х63, встроенный усилитель и блок питания),
    • анализатор импульсов - вход №1 1 платы АЦП АБГ
    • устройство защитное “Гамма”,
    • контрольная мера “Гамма”,
    • сосуды для счётных образцов:
      • "Маринелли 1 литр"
      • "Чашка Петри 80 мл"
    • методика выполнения измерений на гамма-спектрометре
  4. БЕТА-тракт
    • сцинтилляционный блок детектирования БДСБ-72 (кристалл 72х8 мм, встроенный усилитель и блок питания),
    • анализатор импульсов - вход №2 платы АЦП АБГ
    • устройство защитное “Бета” с блоком пробоподачи,
    • контрольная мера “Бета”,
    • измерительные кюветы диаметром 70 мм( 10 шт.)
    • методика выполнения измерений на бета-спектрометре
  5. АРС-тракт
    • полупроводниковый блок детектирования БДПА-1000 с встроенным усилителем импульсов и блоком питания БПР;
    • устройство защитное низкофоновое с блоком пробоподачи;
    • анализатор импульсов-вход №3 платы АЦП АБГ;
    • контрольная мера;
    • программное обеспечение "АРС-СПЕКТР-А" для радиометра и альфа-спектрометра;
    • методики проведения измерений;
    • методики подготовки проб воды для измерения суммарной альфа- бета-активности
  6. Плата АЦП АП двухвходовая на 8192 канала, вставляемая в ПЭВМ
  7. Плата АЦП АБГ трёхвходовая на 1024 канала, вставляемая в ПЭВМ
  8. Программное обеспечение УСТАНОВКИ "АРС-СПЕКТР-СЕС"
  9. ПЭВМ типа IBM PC и принтер.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Диапазон измеряемых энергий, кэВ:
    • ППД-тракт 50 – 3000
    • АЛЬФА-тракт 2500 – 9000
    • ГАММА-тракт 150 – 3000
    • БЕТА-тракт 200 – 3000
    • АРС-тракт:
      • бета-канал 50 - 3000
      • альфа-канал 2500 - 9000
  • Энергетическое разрешение:
    • ГППД-тракт для энергии 1332 кэВ, кэВ, не более 2.5
    • АЛЬФА-тракт для энергии 5500 кэВ, %, не более 30
    • ГАММА-тракт для энергии 661 кэВ, %, не более 9
    • БЕТА-тракт для энергии 624 кэВ, %, не более 15
    • АРС-тракт для энергии 5300 кэВ, %, не более 160 кэВ
  • Минимальная измеряемая активность, Бк:
    • ППД-тракт за время измерения 3600 с,для Cs-137 3
    • АЛЬФА-тракт за время измерения 10000 с, для Зг-239 0,02
    • ГАММА-тракт за время измерения 3600 с,для Cs-137 3
    • БЕТА-тракт за время измерения 3600 с, для Sr-90 0,6
    • АРС-тракт за время измерения 10000 с
      • бета-канал суммарная бета активность 0,1
      • альфа-канал суммарная алфа-активность 0,02
